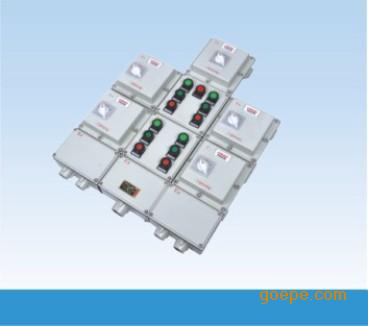

乐清BMG58系列防爆照明（动力）配电箱

￥1200.00

浙江温州乐清市

浙江柯铭防爆电器有限公司

本网推荐

图文详情
产品参数

1 用途和适用范围
BMG58系列防爆照明（动力）配电箱（以下简称配电箱）是按GB3836.1～3设计和制造，配电箱主要用于1区或2区中含有爆炸性混合物为Ⅱ类B级T6组及以下爆炸危险场所，作为交流50Hz，额定电压至380V，照明或动力配电用，且具有过载和短路保护。带漏电保护配电箱还具有漏电保护性能，防腐等级IP54。
2 产品型号和意义及基本参数
2．1 产品型号和意义
BMG58-□□□-□□40□20□□

                                    F1-防中等腐蚀
F2-防强腐蚀
W-户外
                                    出线口螺纹（可特制）
                                    出线口方向D：上出线
                                               X：下出线
                                    进线口螺纹（可特制）
进线口方向D：上进线
                                               X：下进线
                                    进线口数
                                    G□-带总开关/额定电流
                                    N-无总开关
分支回路电流
回路数
设计序号
挂式
                                    照明
                                    防爆
2．2 基本参数
配电箱基本参数见下表

型号	额定电压（V）		主回路额定电流 A	支路额定电流 A	防爆标志
	主回路	支路
BMG58	380	220	60 100 250	1;3;5;10;15;20;25;32;40;50;60	dⅡBT6
		380

3 配电箱在下列情况下能够可靠工作
3．1 周围空气温度上限值不超过+40℃，下限值不低于-20℃，且24小时内的平均值不超过+35℃；
3．2 安装地点的海拔不超过2000m；
3．3 在无显著摇动、振动和冲击的地方；
3．4 安装地点*湿月平均*大相对湿度不超过95%，同时该月的月平均温度不低于+25℃；
3．5 污染等级为3级；
3．6 安装类别为Ⅱ、Ⅲ类；
4 主要结构
配电箱外壳采用ZL102铸铝合金制成隔爆型主腔及增安型接线腔，采用模块结构组合而成。主腔内装有C45N系列断路器或3VA系列断路器。通过操作机构及外壳手柄（或按钮）进行操作，每回路有“分”、“合”指示，且有指示灯显示，接线腔内有供方便接线的接线端子，电缆通过电缆引入装置引入，可电缆布线或钢管布线，并设有内外接地螺钉。
5 使用与维修
5．1 将配电箱安装固定好，将进出线腔盖打开，把电缆通过引入装置接至接线端子上，接好内外接地线，检查无误后合上盖，用紧固件紧固，并把压紧螺母旋紧使电缆密封，完毕后即可使用。
5．2 配电箱不得随意拆卸，维修进先断开电源后，才能开盖维修，维修时不得损坏隔爆面，维修后隔爆接合面涂204-1防锈油，并将盖合好，用螺栓紧固后才能使用。
5．3 配电箱应定期检查，如发现零部件损坏，厂方可提供零配件。
5．4 配电箱安装倾斜度不超过5°。
